제품 소개

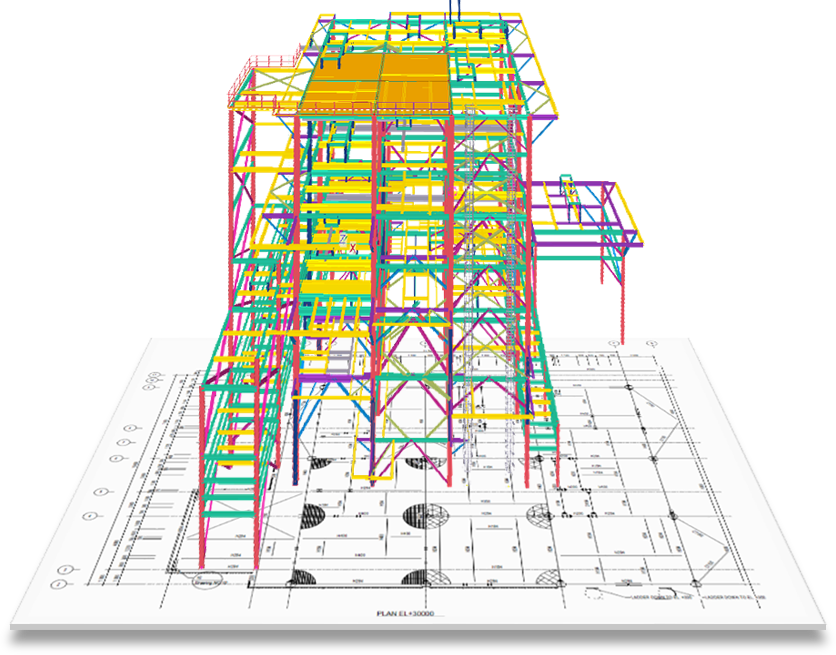

구조해석정보(Staad.Pro, SAP2000, Midas Gen)를 이용하여
3D구조모델을 자동생성하고 구조도면을 자동편집합니다.
90%+
국내 EPC 업체 사용
30+
고객사
50%
작업시간 절감
실무경험이 반영된 사용자환경과 반복적인 설계업무 해소를 위한 구조설계자동화 기능을 지원합니다.
해석데이터 ↔ 3D구조모델 ↔ 구조도면 간의 설계변경관리시스템을 갖추고 있습니다.
3D구조모델 자동생성은 물론, PDS, PDMS(E3D), S3D로의 내보내기까지 가능합니다.
다양한 설계프로그램간의 중복입력으로 설계오류 발생 및 설계정보의 연속성 보장이 어려움
3D구조모델기반의 구조설계, 구조설계정보의 연속성 보장 및 설계오류 제거
주요기능
3D 구조모델 자동생성
구조해석파일(Staad.Pro, SAP2000, Midas Gen)에 작성된 다양한 해석정보를 분석하여 3D구조모델을 자동생성합니다.
3D 구조모델 수정 및 추가
자동으로 생성된 3D구조모델에 사용자 옵션에 따라 부재수정 및 추가 모델링을 합니다.
구조도면 자동편집
3D구조모델링 정보를 이용하여 구조도면의 자동생성 및 편집을 지원합니다.
BOM 자동산출
3D구조모델을 이용하여 철골조 및 토공물량까지 자동으로 산출합니다. 기존 2D기반의 물량산출과 비교할 수 없는 정확한 결과를 제공합니다.
설계변경관리
기존 작성된 Tekla모델에 변경된 해석파일을 비교하여 변경된 사항을 Tekla모델에 빠르게 적용합니다. 변경 내용은 3D View 및 레포트로 확인하며, 사용자가 적용유무를 결정합니다.
도면수정을 통한 설계변경
설계변경 발생 시 3D구조모델에서 수정하지 않고 도면에서 수정하면, 3D구조모델에 실시간으로 반영됩니다. Tekla도면에서 수정 시 3D구조모델에 반영되는 것은 eSDI에서 제공하는 특별한 기능입니다.
고객도입사례
“1개의 Equipment Structure를 Tekla만을 사용하여 구조도면 생성 및 BOM산출시 기존 2주 이상 소요되었지만, eSDI를 도입 후 2~3일사이에 Tekla 3D모델과 구조도면을 생성할 수 있었습니다.”
D 건설“Piperack Structure의 구조도면을 급히 출력할 일이 생겨 Midas Gen 파일을 사용하였는데 3시간만에 구조도면 10장을 출력하여 제출할 수 있었습니다.”
S 엔지니어링“초기 견적물량 산정시 아주 유용하였습니다. 기존 할증을 통한 물량산정보다 훨씬 정확하고 빠릅니다.”
S 건설고객업체
eSDI를 사용하는 고객사입니다.
EPC 업체
10업체
Engineering 업체
20업체
