주요기능

구조해석파일(Staad.Pro, SAP2000, Midas Gen)에 작성된 다양한 해석정보를 분석하여 3D구조모델을 자동생성합니다.

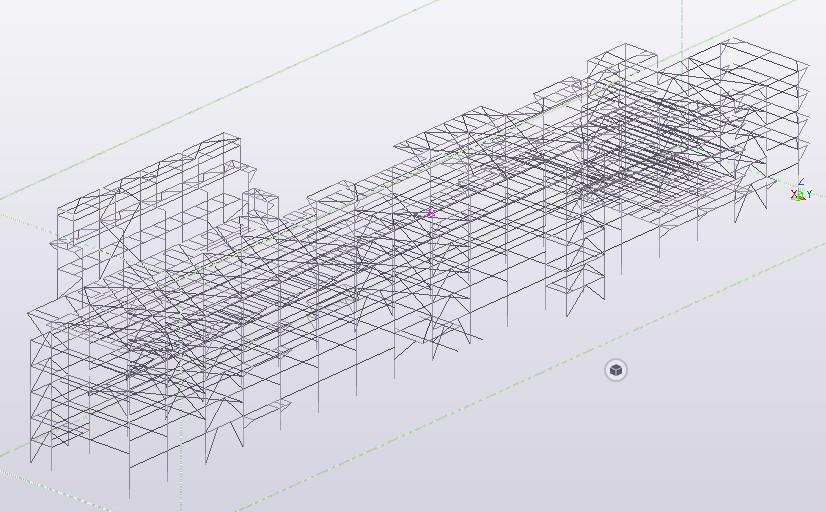

구조해석 모델 (입력)

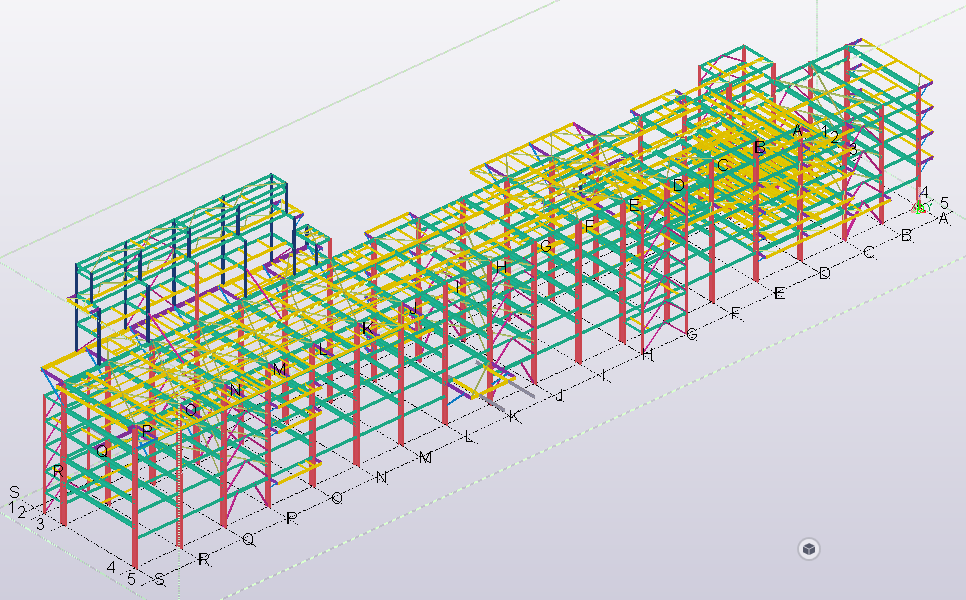

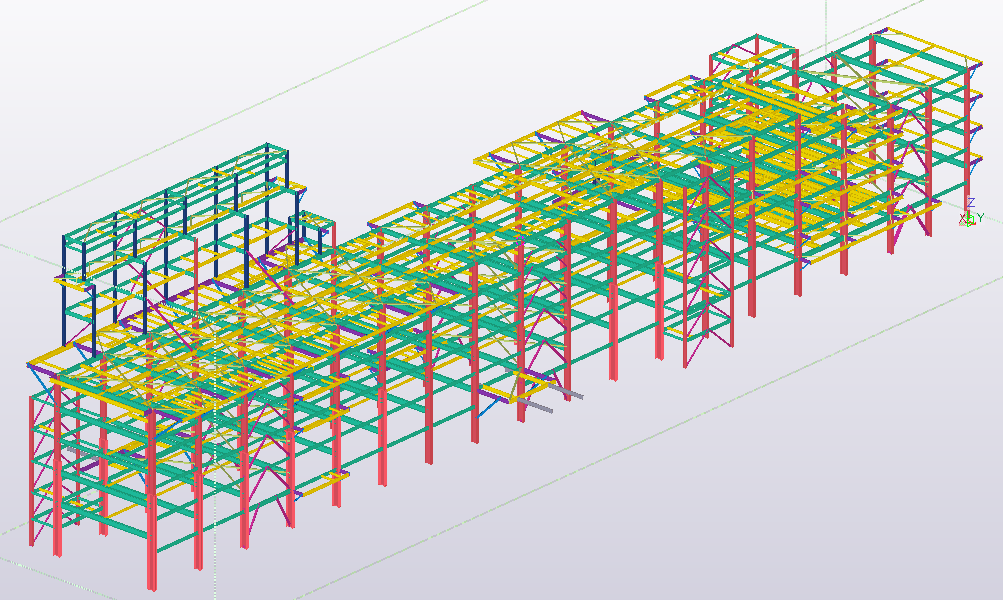

Tekla 3D 구조모델 (자동생성 결과)

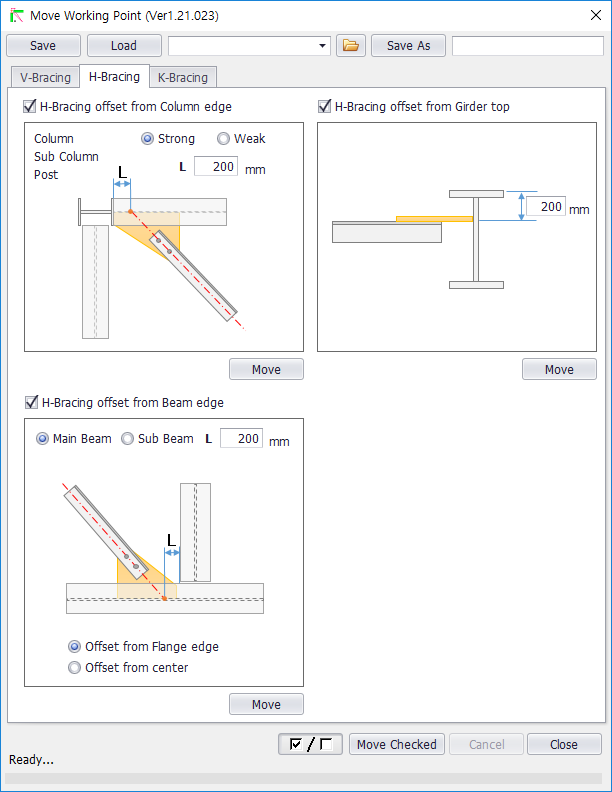

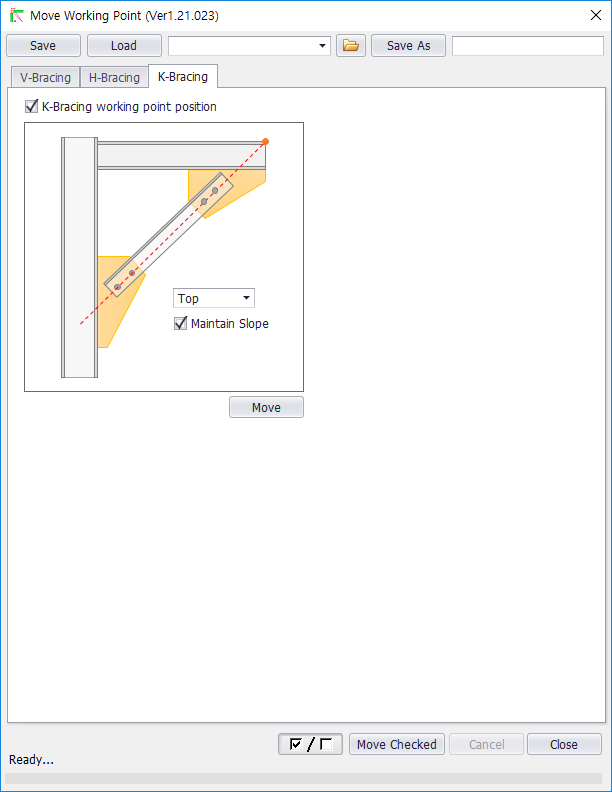

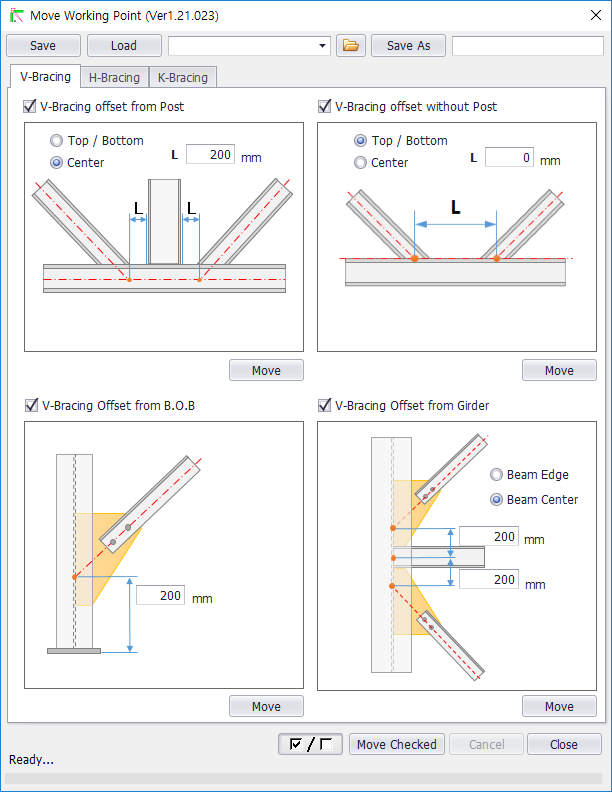

자동으로 생성된 3D구조모델에 사용자 옵션에 따라 부재수정 및 추가 모델링을 합니다.

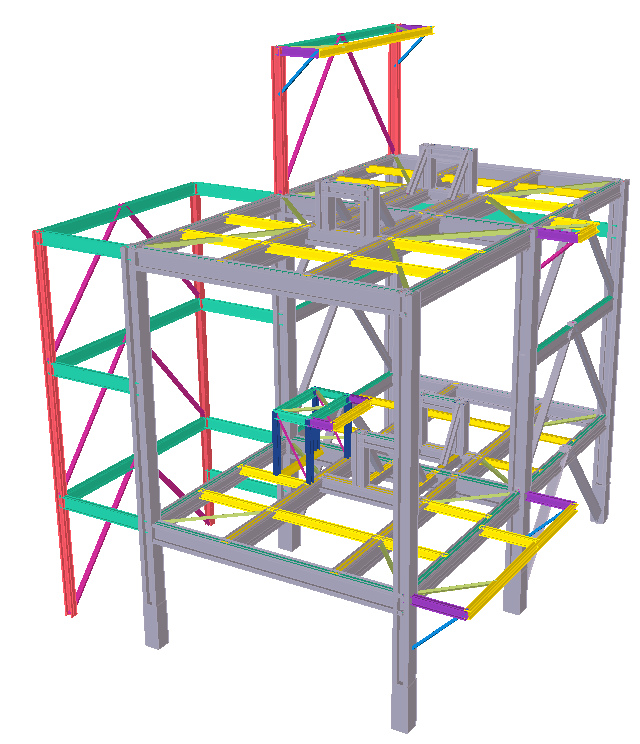

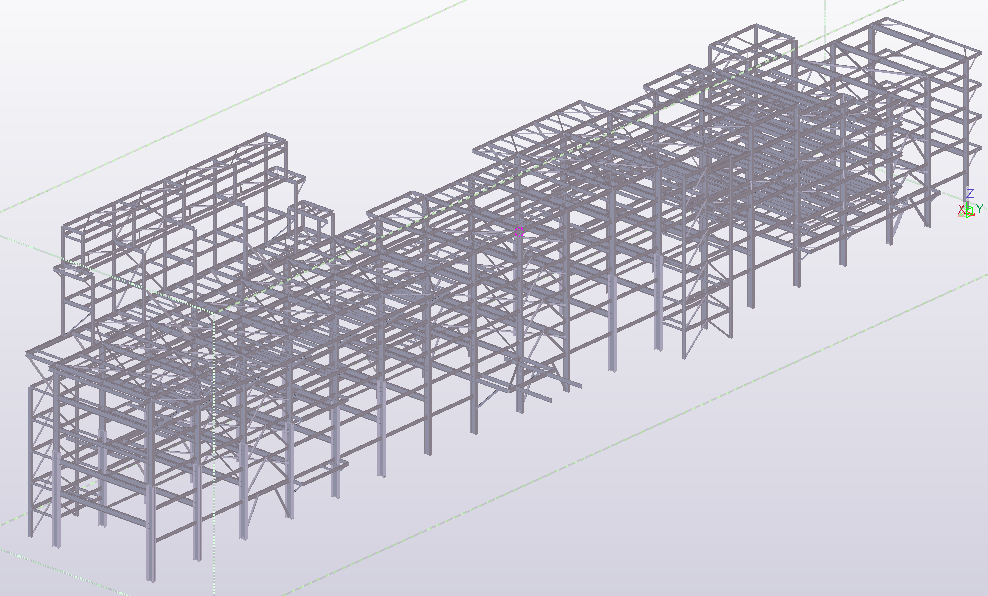

자동 생성된 3D구조모델

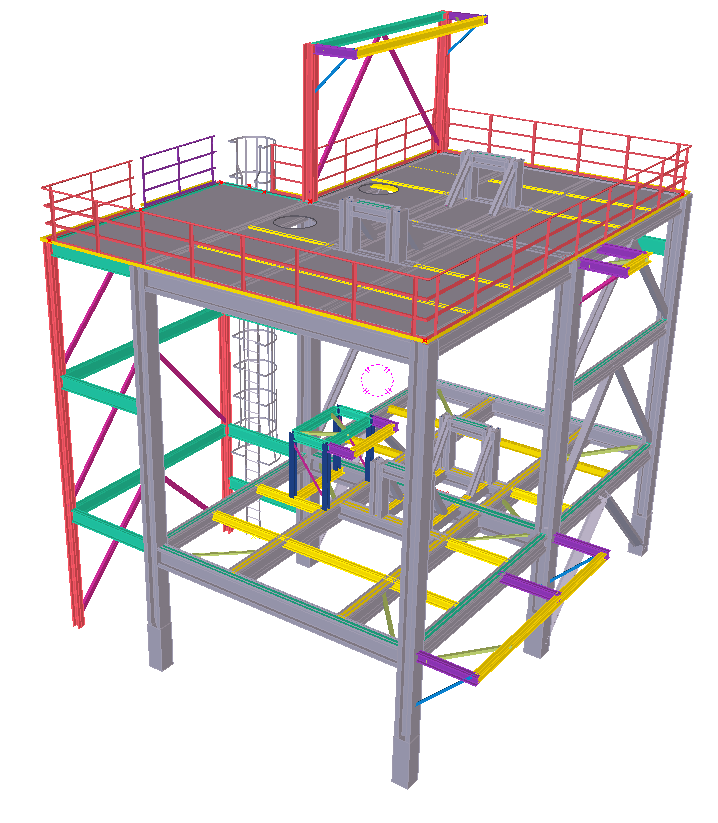

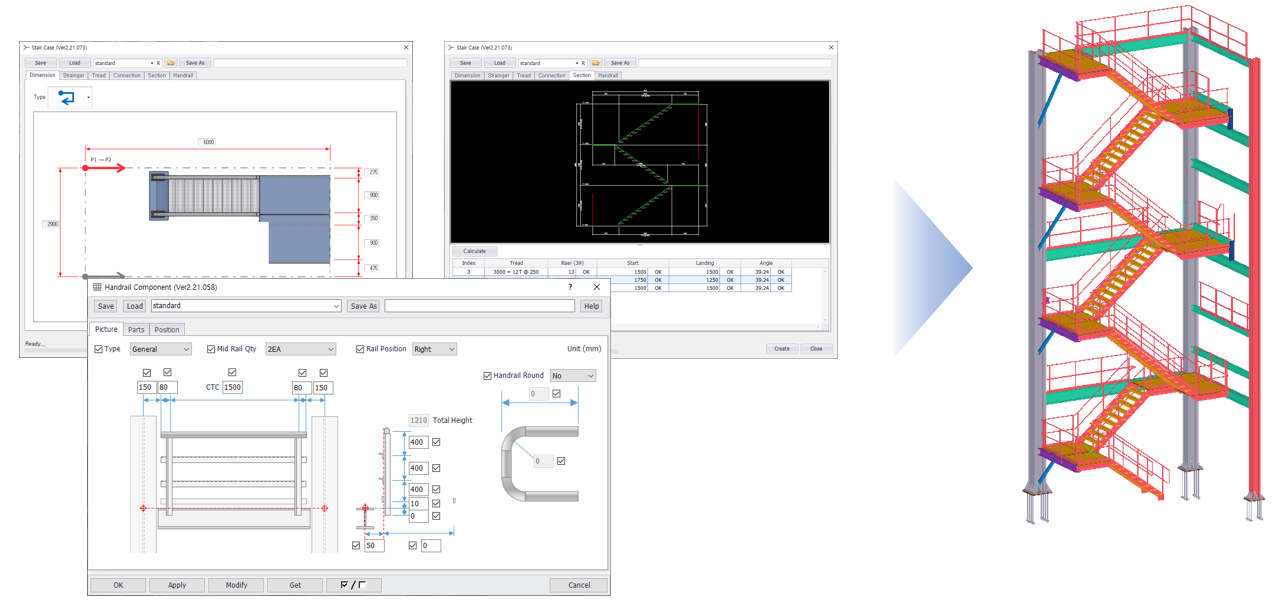

추가 모델링 완료 (Handrail, Stair, Grating 등)

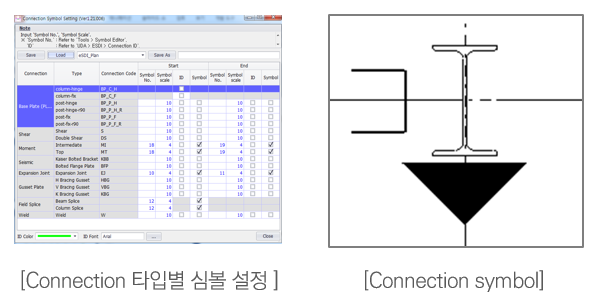

접합부 자동생성

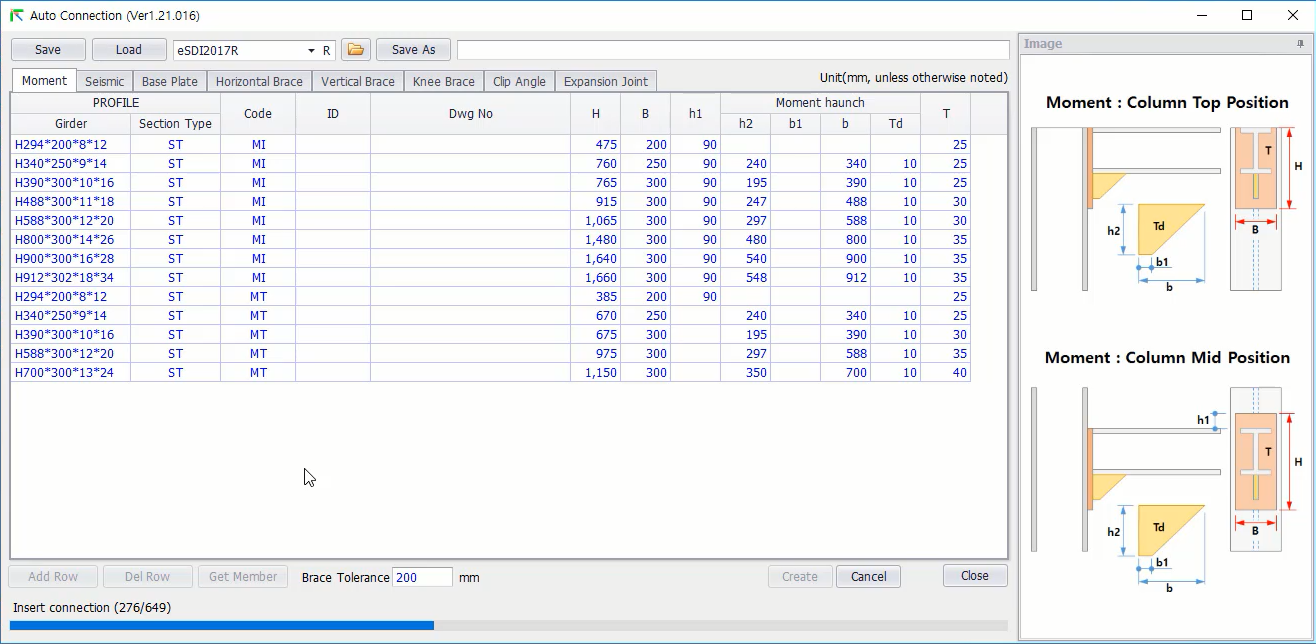

접합부 Standard 정보 입력 (Moment, Seismic, Base Plate 등)

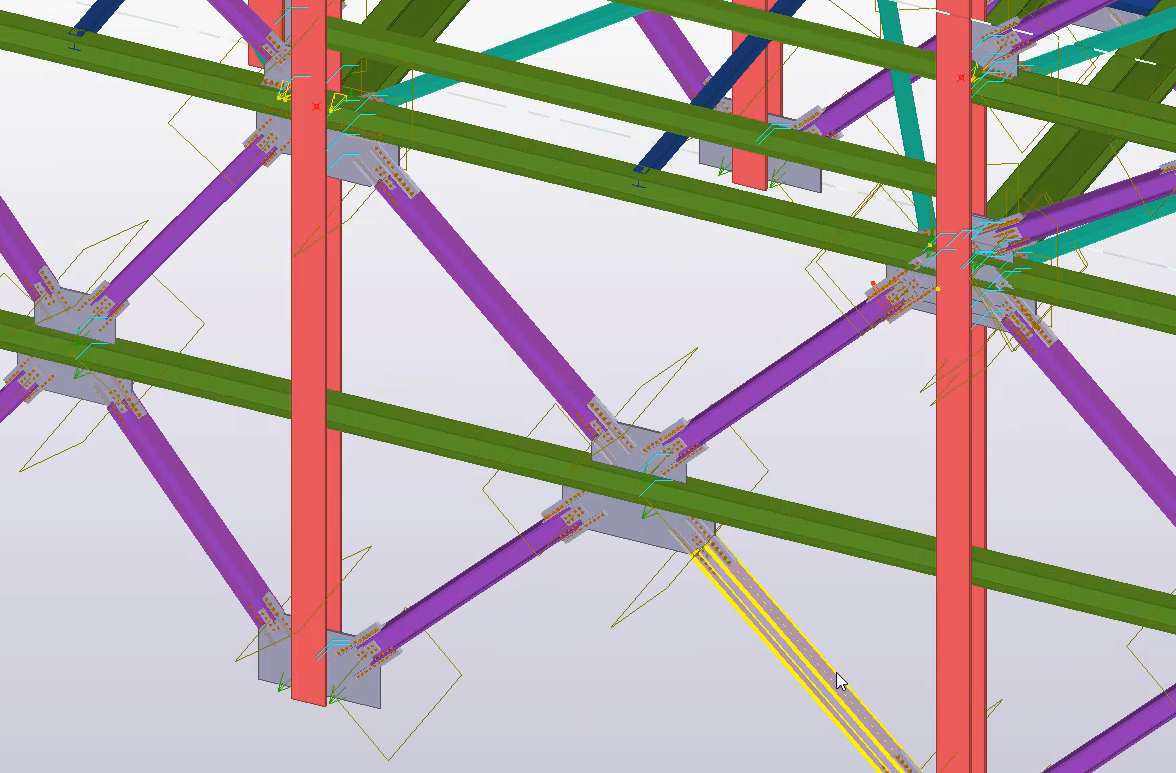

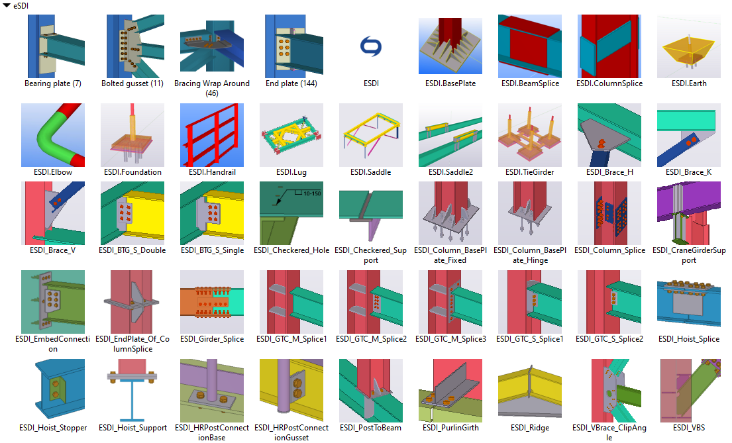

자동 생성된 접합부 모델 (50여 가지 타입 지원)

기초구조물 및 바닥 모델링

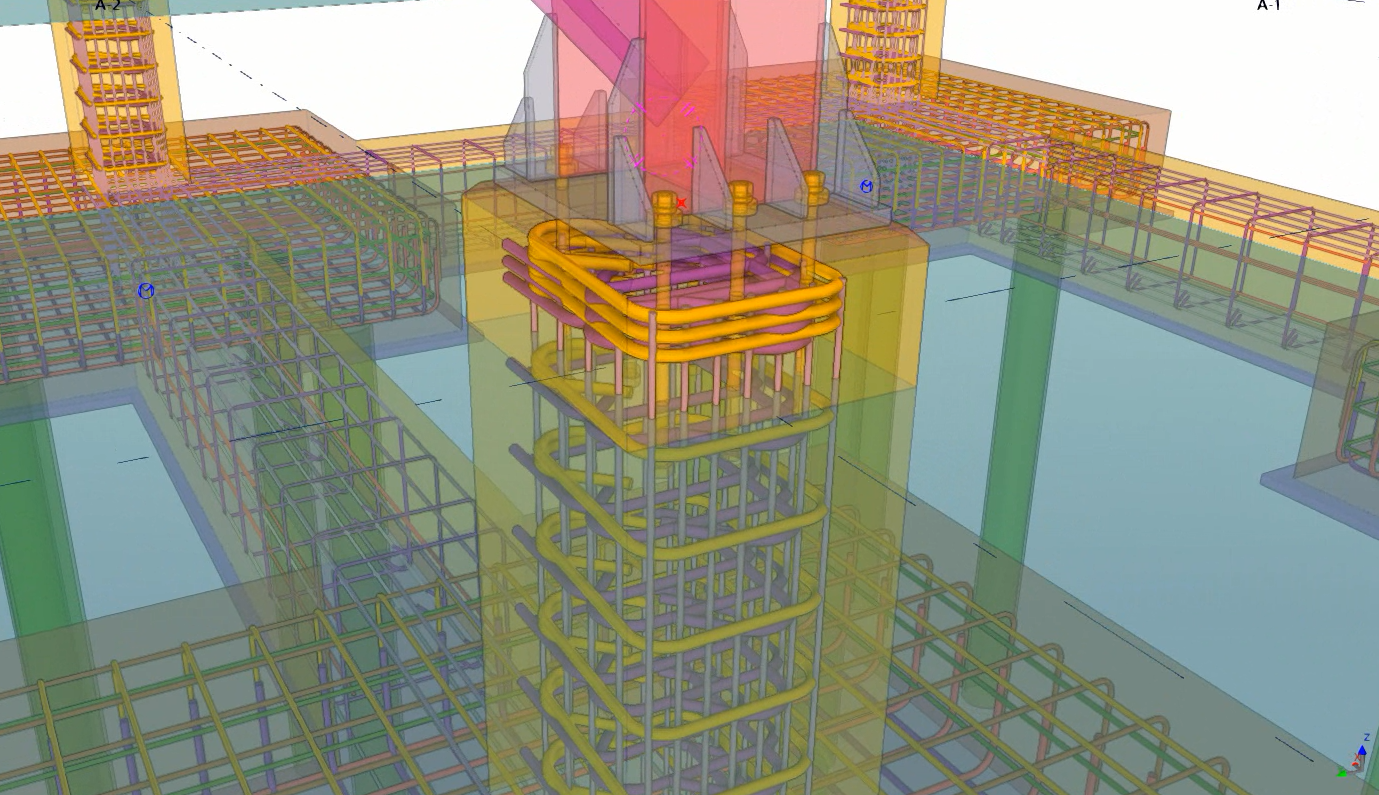

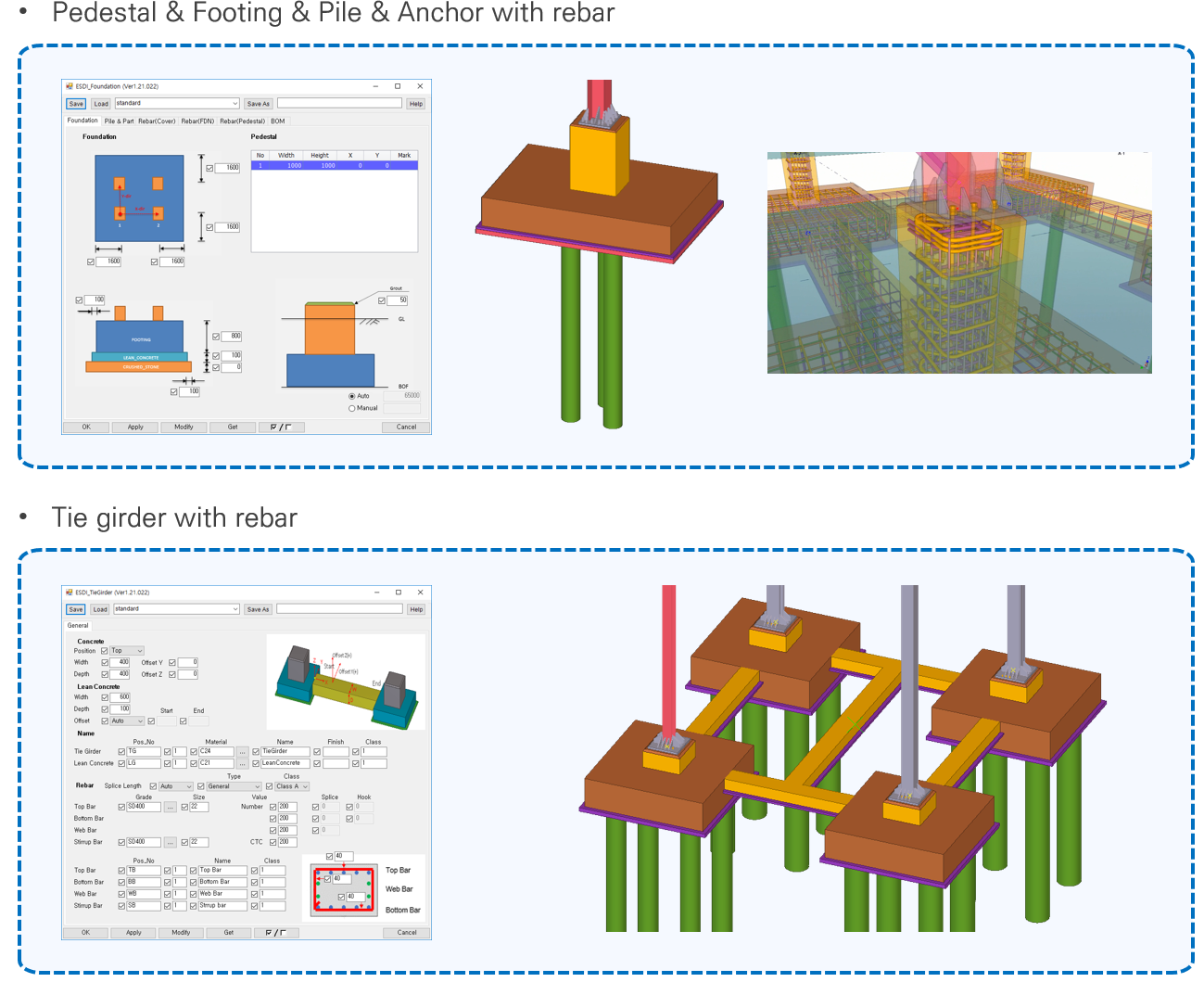

기초구조물 모델링 (Pedestal, Footing, Pile, Anchor with Rebar)

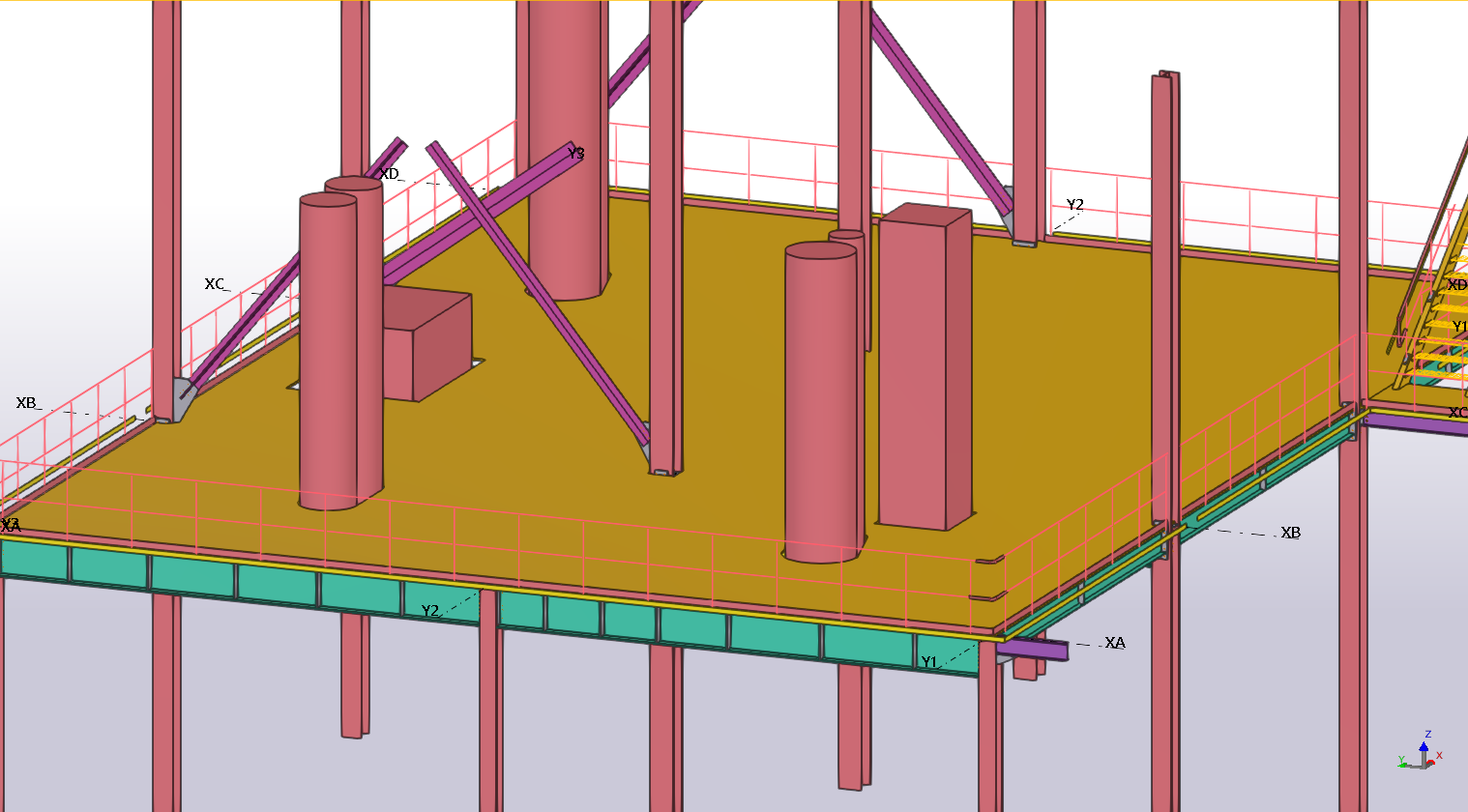

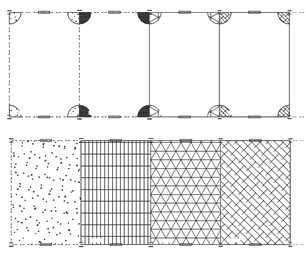

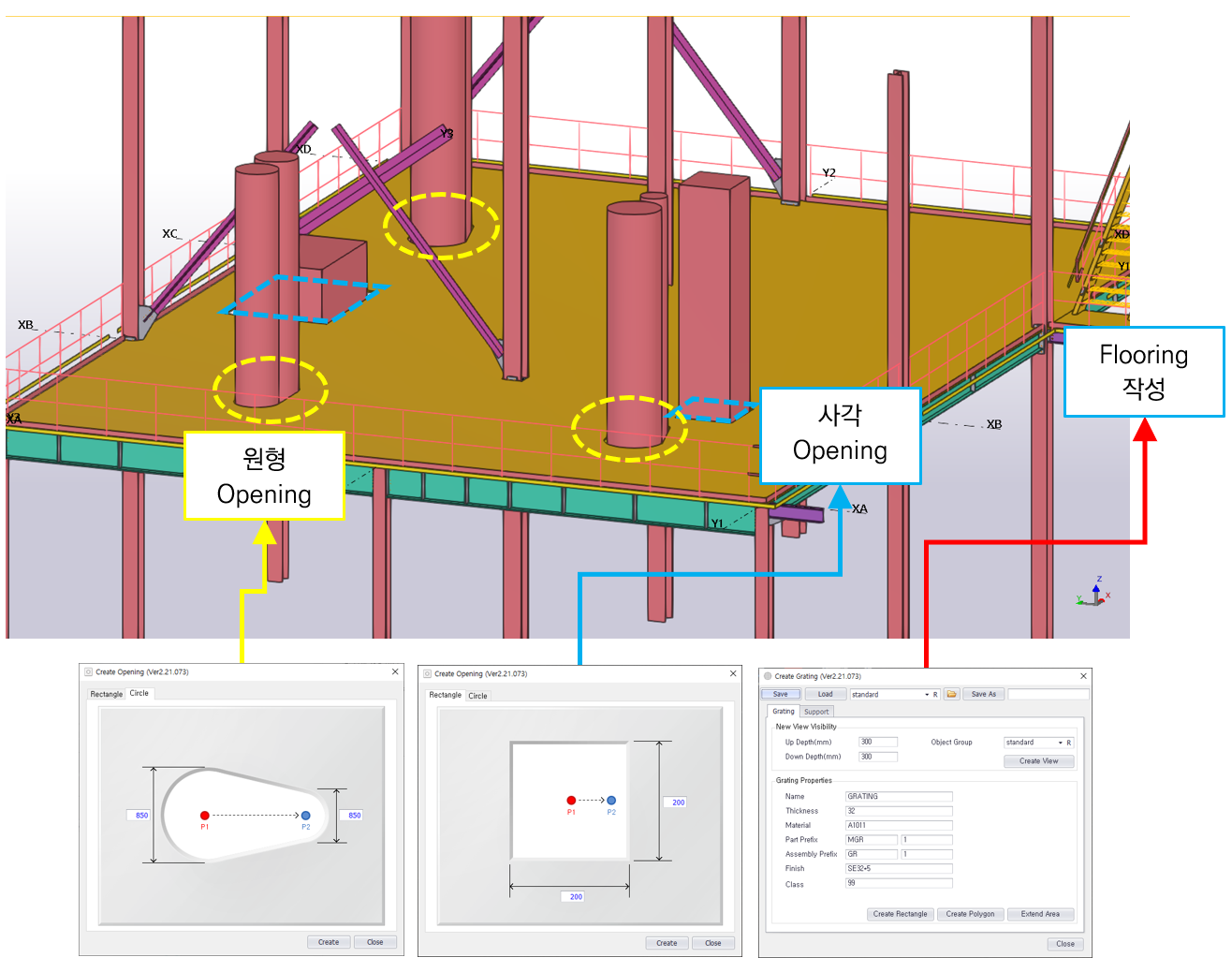

Flooring 형성 및 Opening 모델링

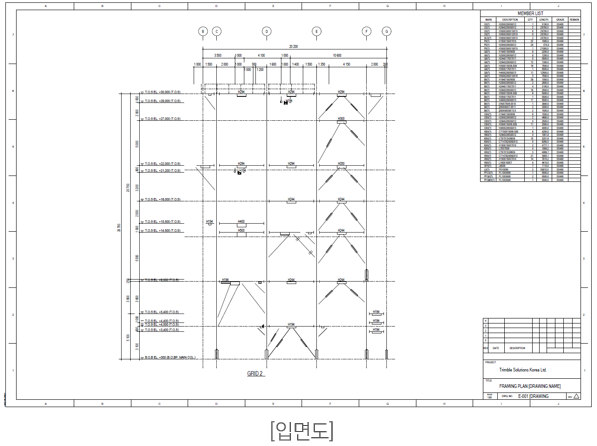

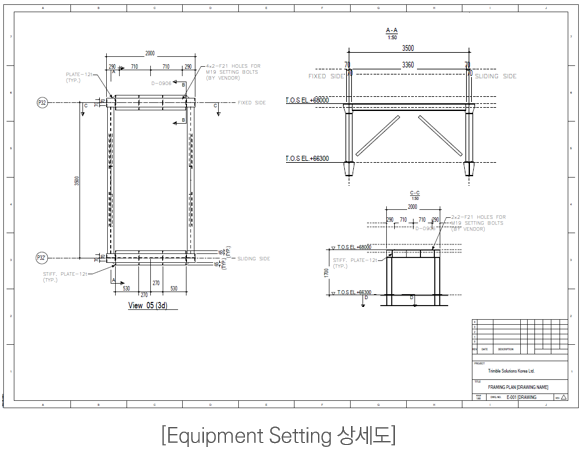

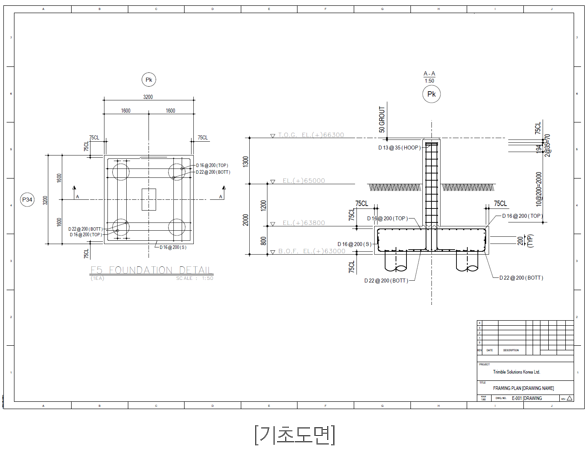

3D구조모델링 정보를 이용하여 구조도면의 자동생성 및 편집을 지원합니다. 구조평면 및 입면도, 지붕평면도, Floor평면도, Column 배치도, 기초구조물 평면도 및 입면도 등을 생성합니다.

3D View 관리

3D구조모델을 이용하여 도면생성 시 각 도면에 포함될 3D모델링영역을 결정합니다. eSDI의 구조도면 3D View관리기능을 이용하면 3D화면상에서 3D모델영역을 직관적으로 확인하고 수정할 수 있습니다.

• 3D구조모델에 입력된 Grid 정보를 통해 View 생성 및 관리
• 설정된 View의 Depth에 따라 3D View상에서 미리보기
• View 명칭은 도면유형에 맞게 일괄 입력

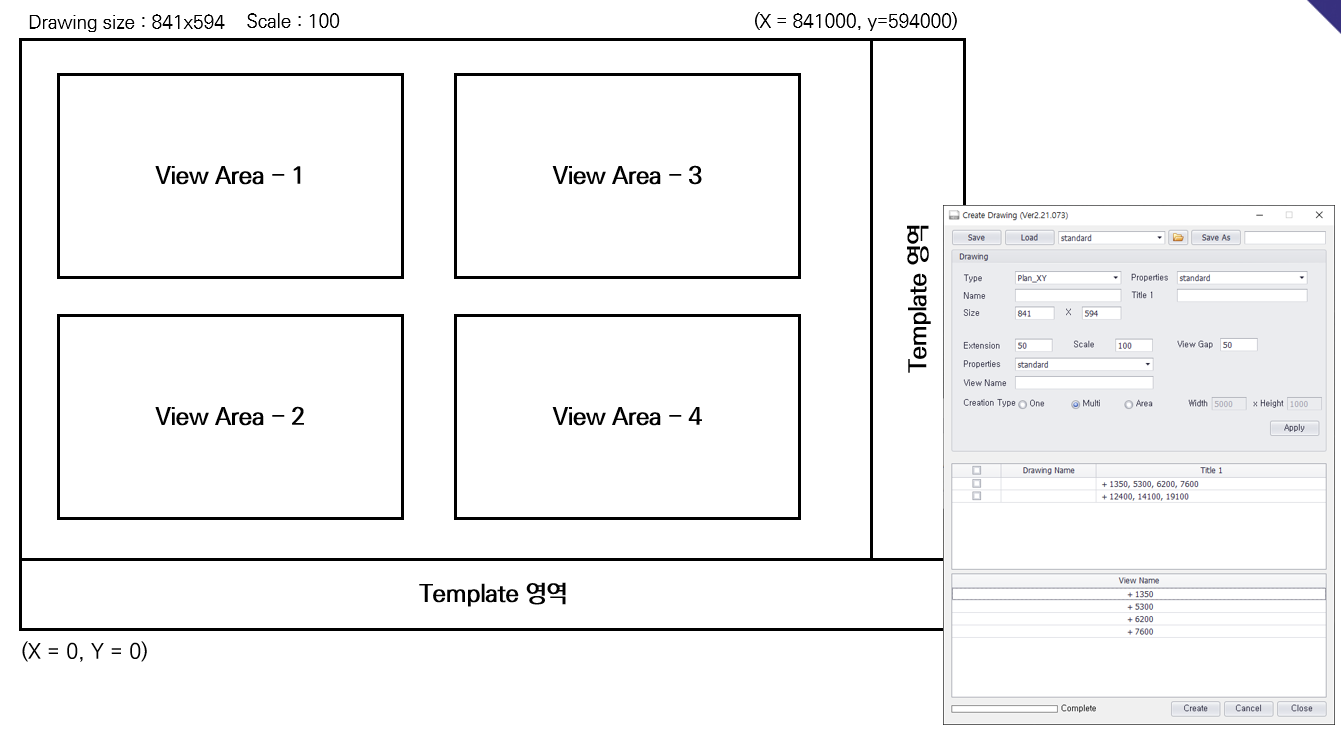

• Drawing Layout 크기와 Scale을 참고하여 View 자동 배치

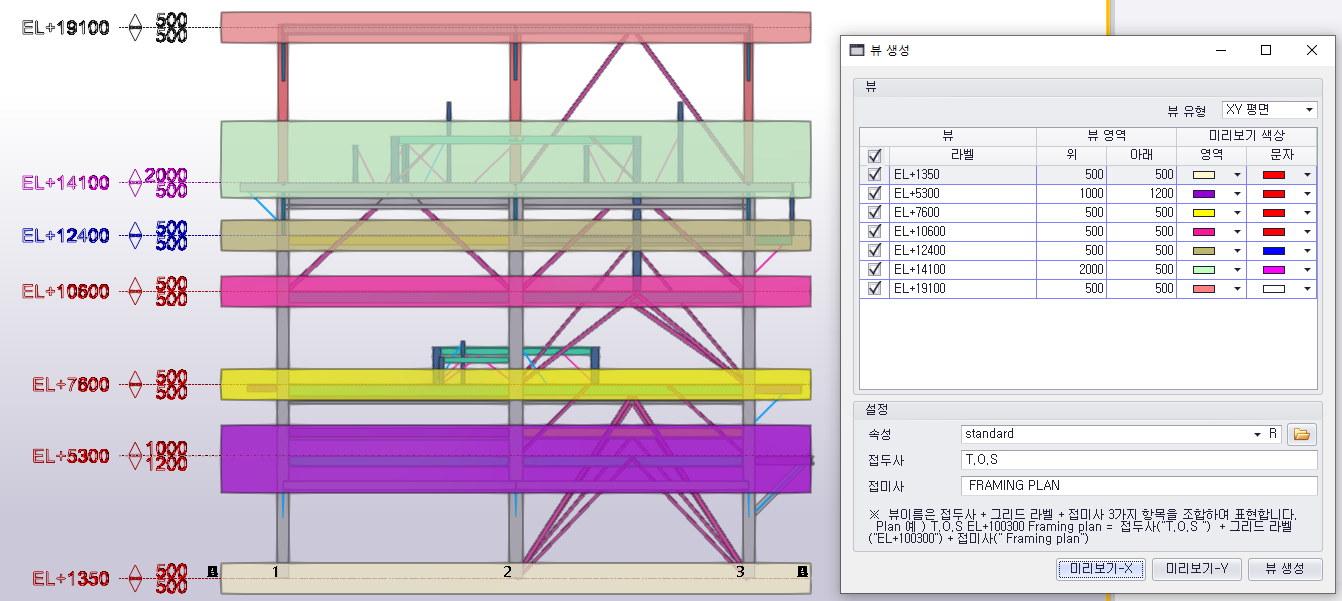

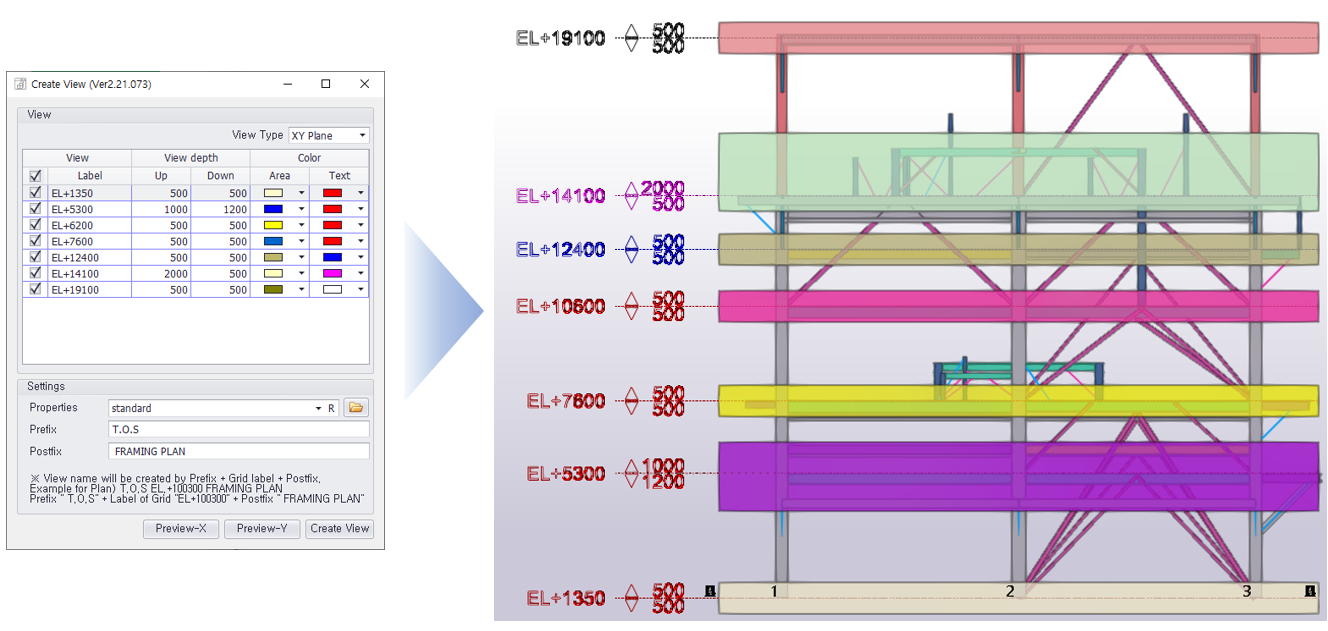

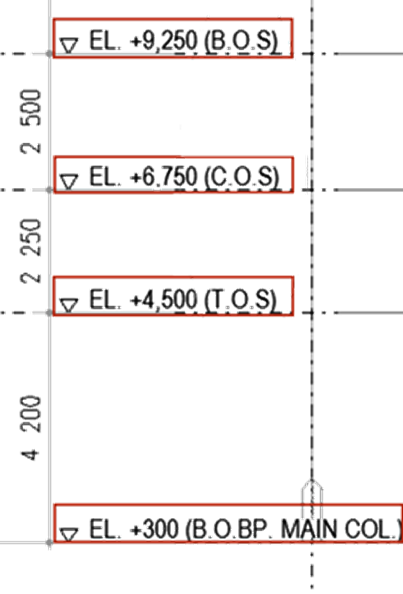

3D View 관리 - EL별 Depth 설정 및 미리보기

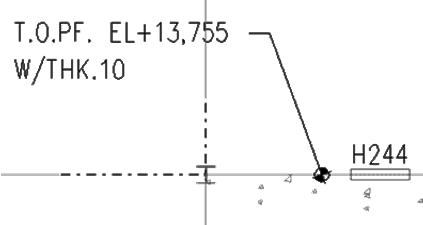

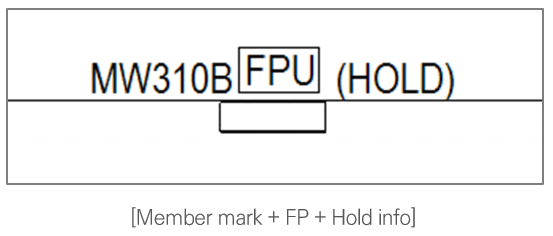

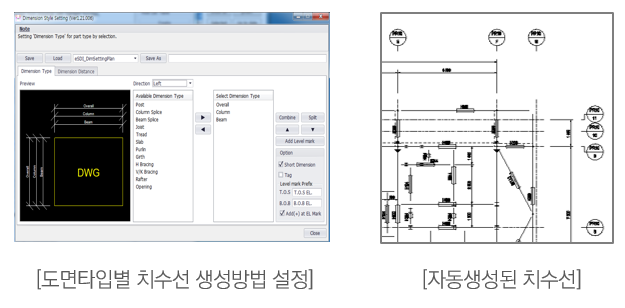

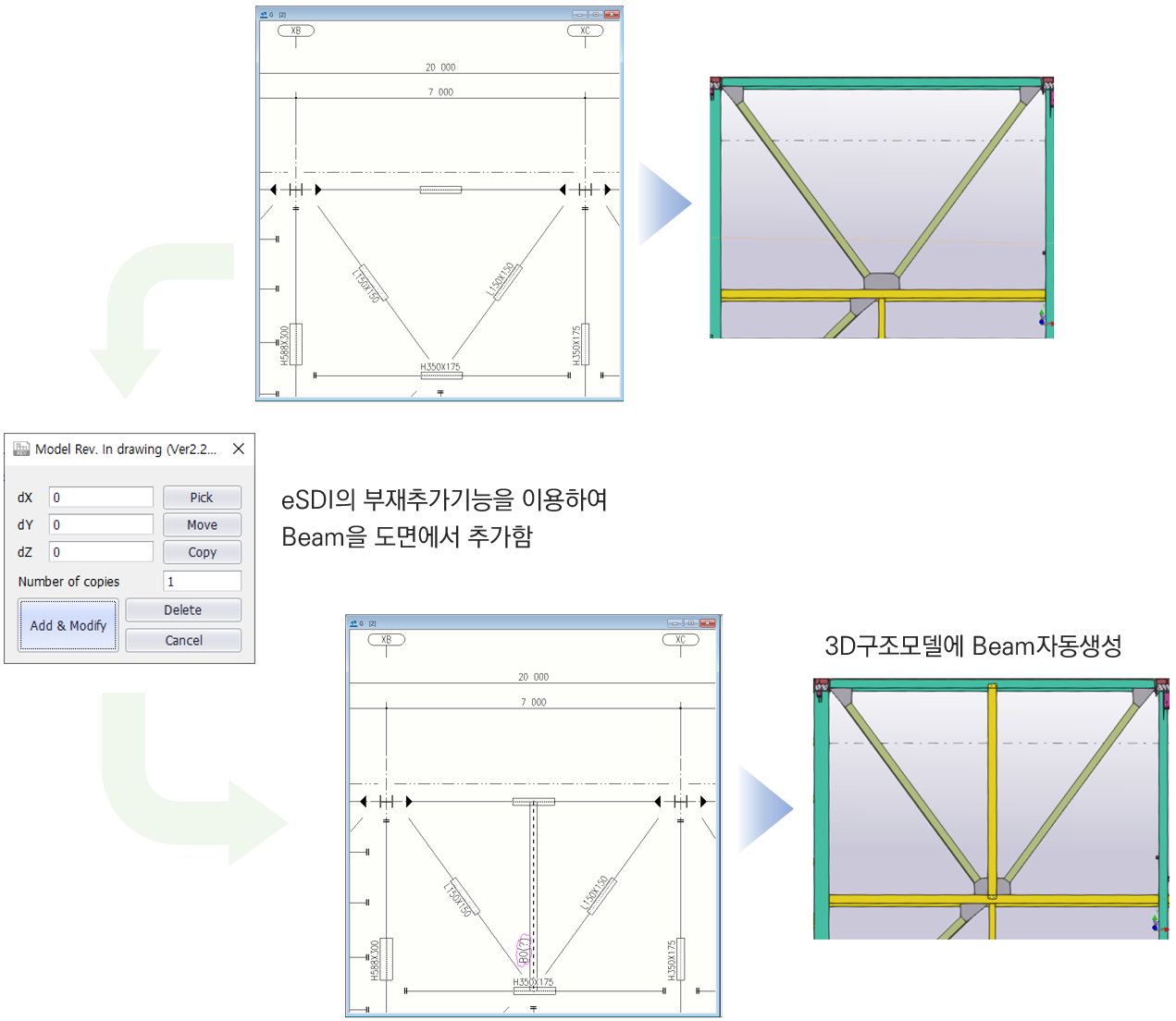

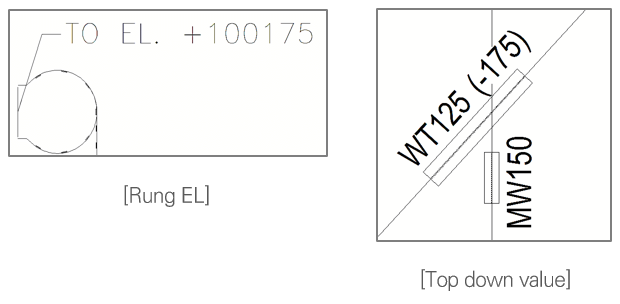

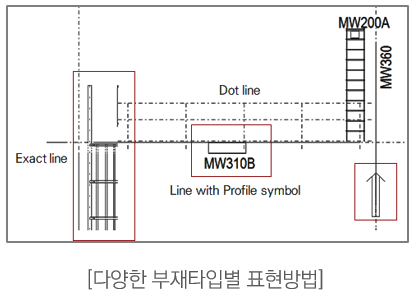

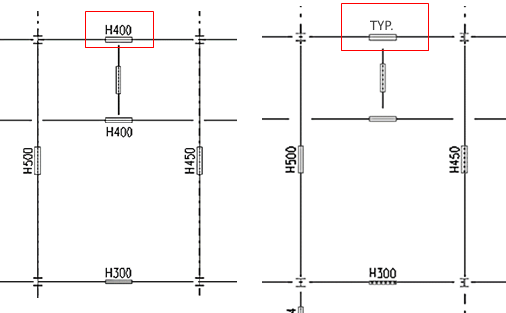

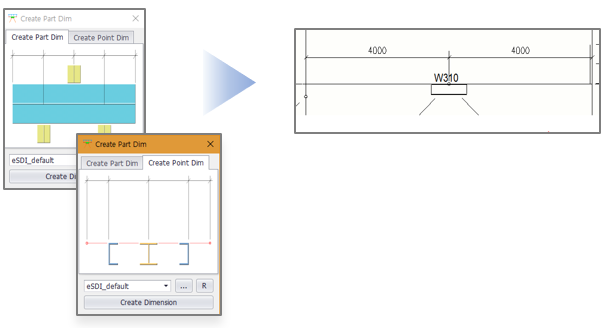

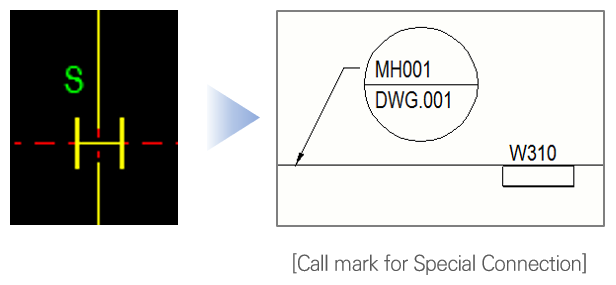

도면 자동편집 기능

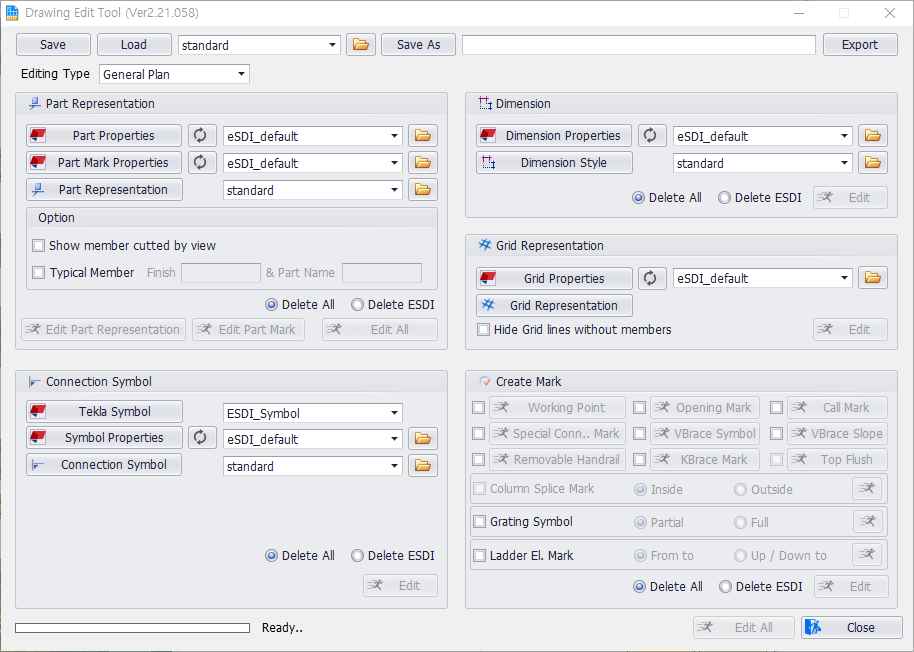

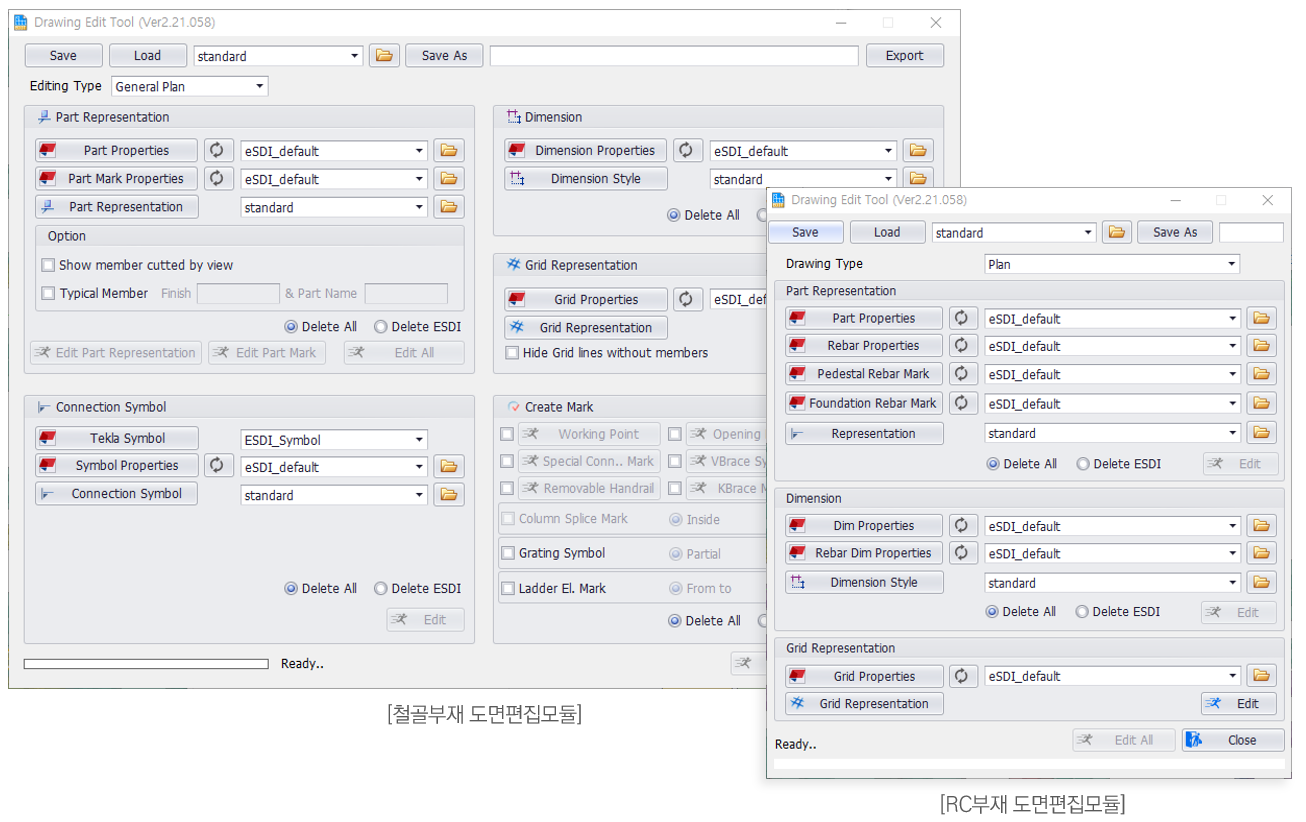

Drawing Edit Tool - 도면편집 설정

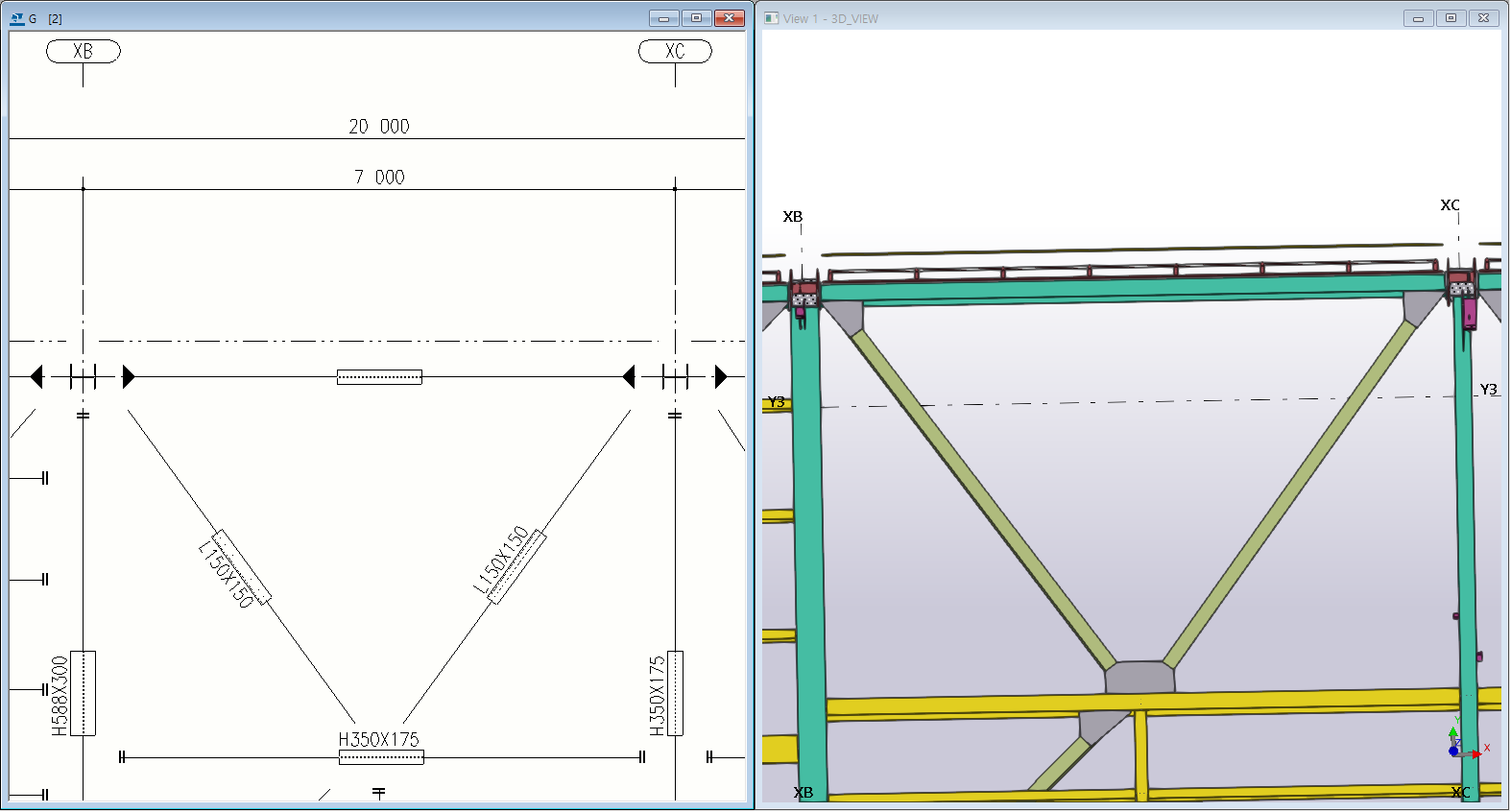

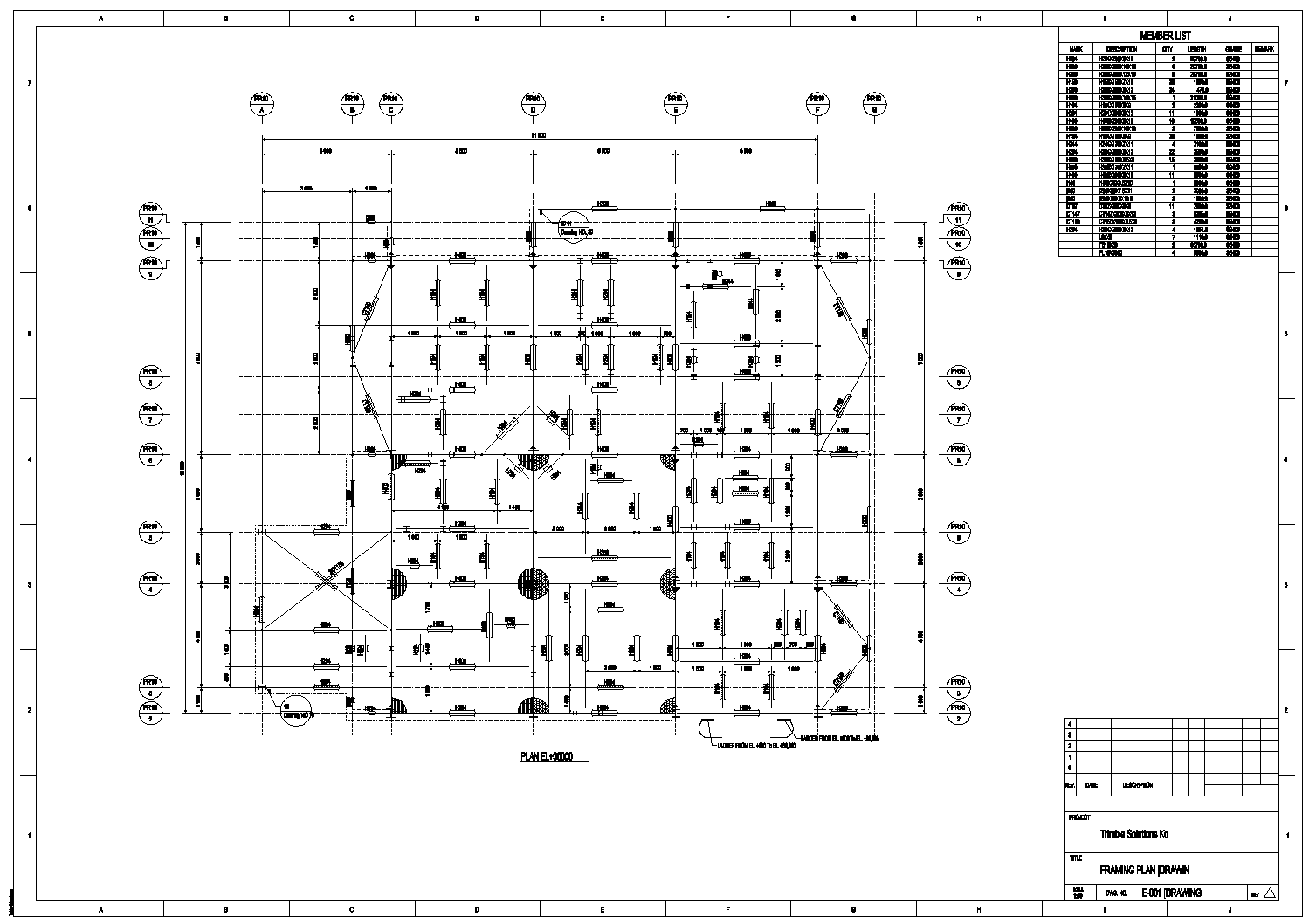

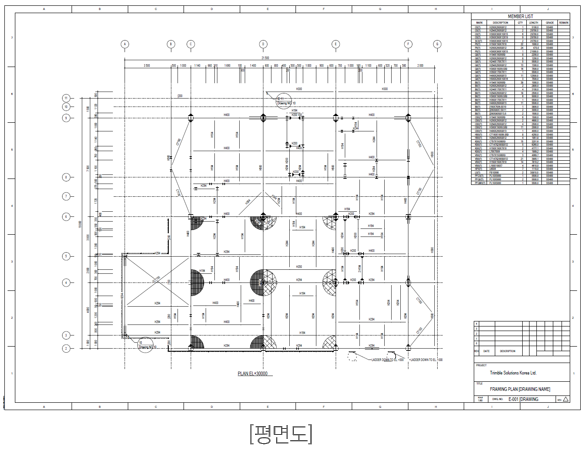

자동생성된 구조도면 (Framing Plan)

3D구조모델을 이용하여 철골조 및 토공물량까지 자동으로 산출합니다. 기존 2D기반의 물량산출과 비교할 수 없는 정확한 결과를 제공합니다.

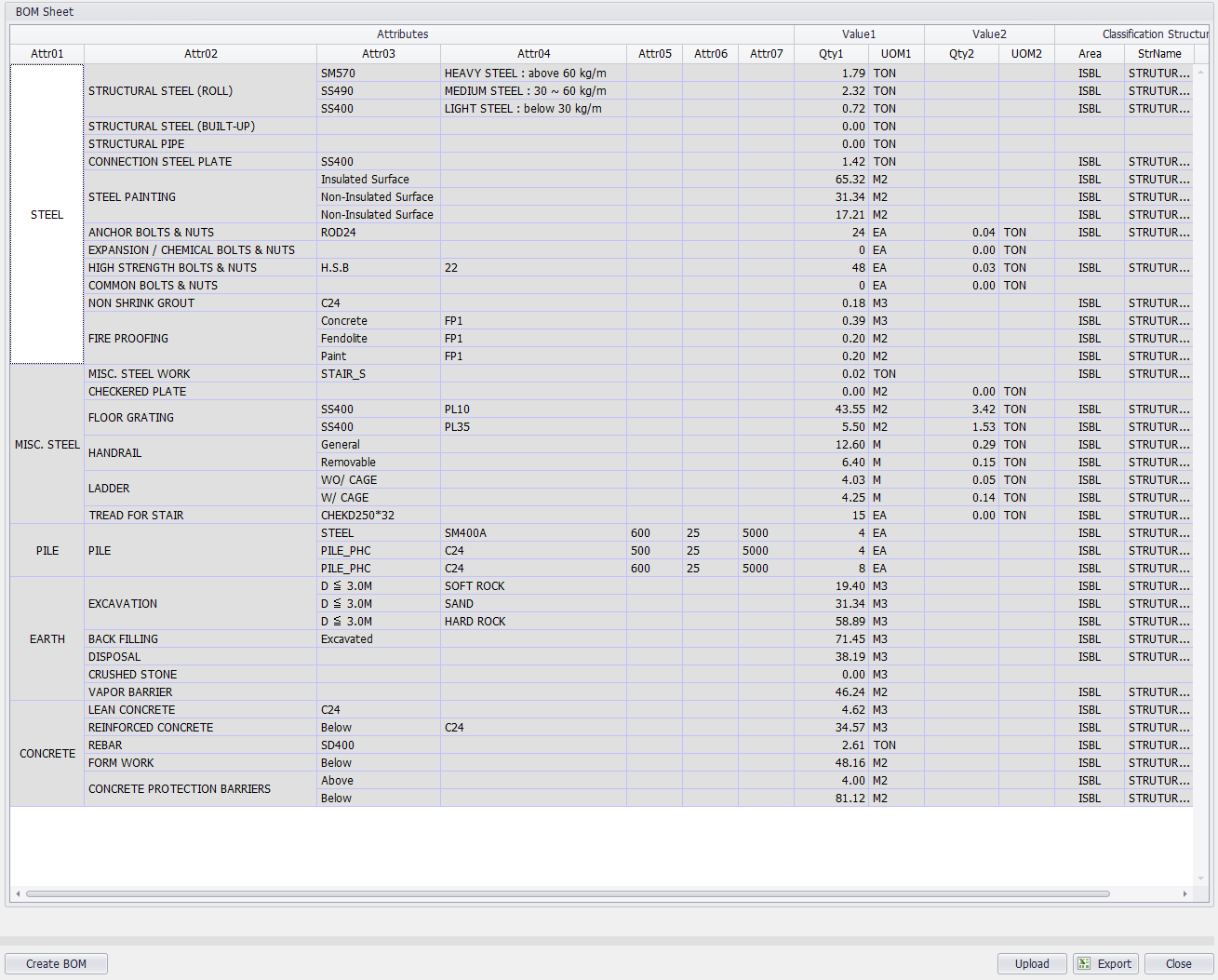

BOM Sheet - 재질, 타입별 중량 및 길이 산출

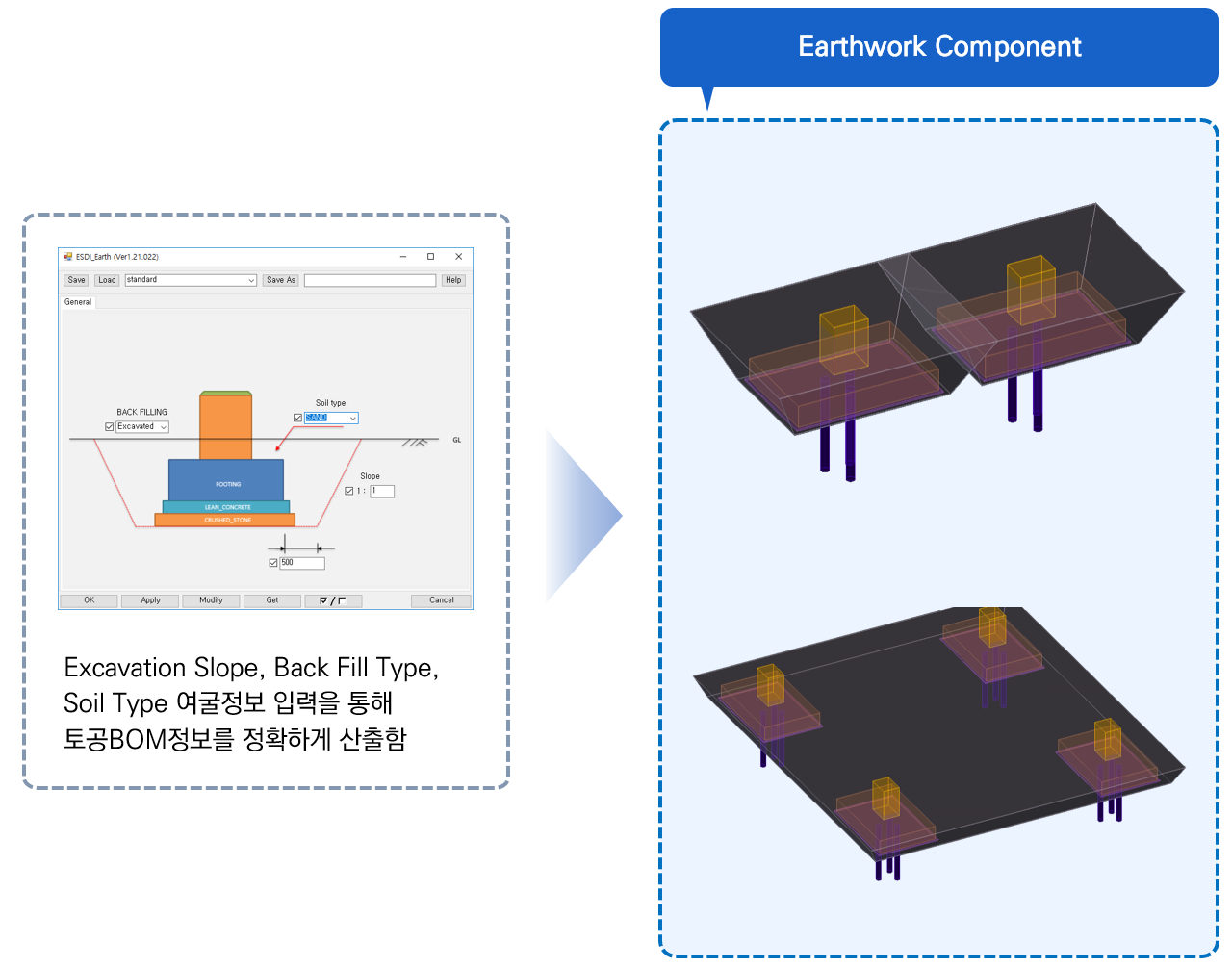

토공을 3D로 자동모델링하여 물량산정에 반영

기존 작성된 Tekla모델에 변경된 해석파일을 비교하여 변경된 사항을 Tekla모델에 빠르게 적용합니다. 변경 내용은 3D View 및 레포트로 확인하며, 사용자가 적용유무를 결정하여 반영합니다.

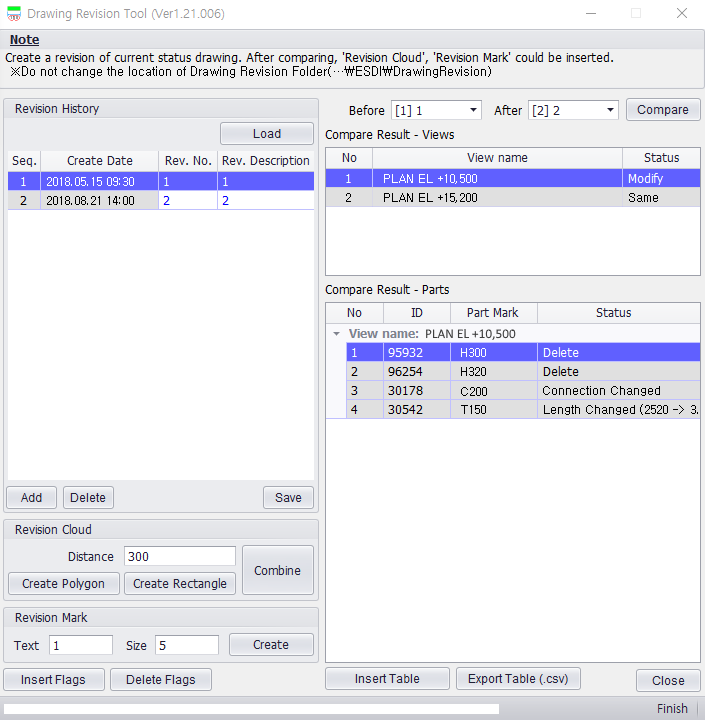

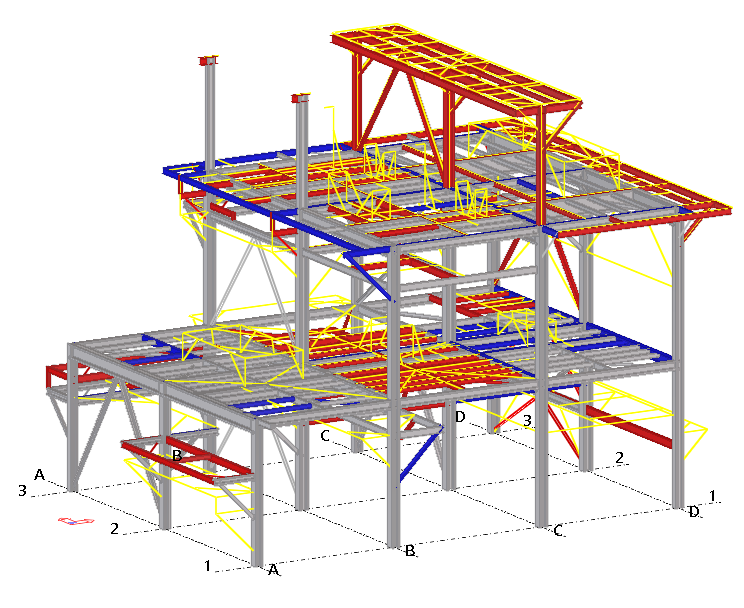

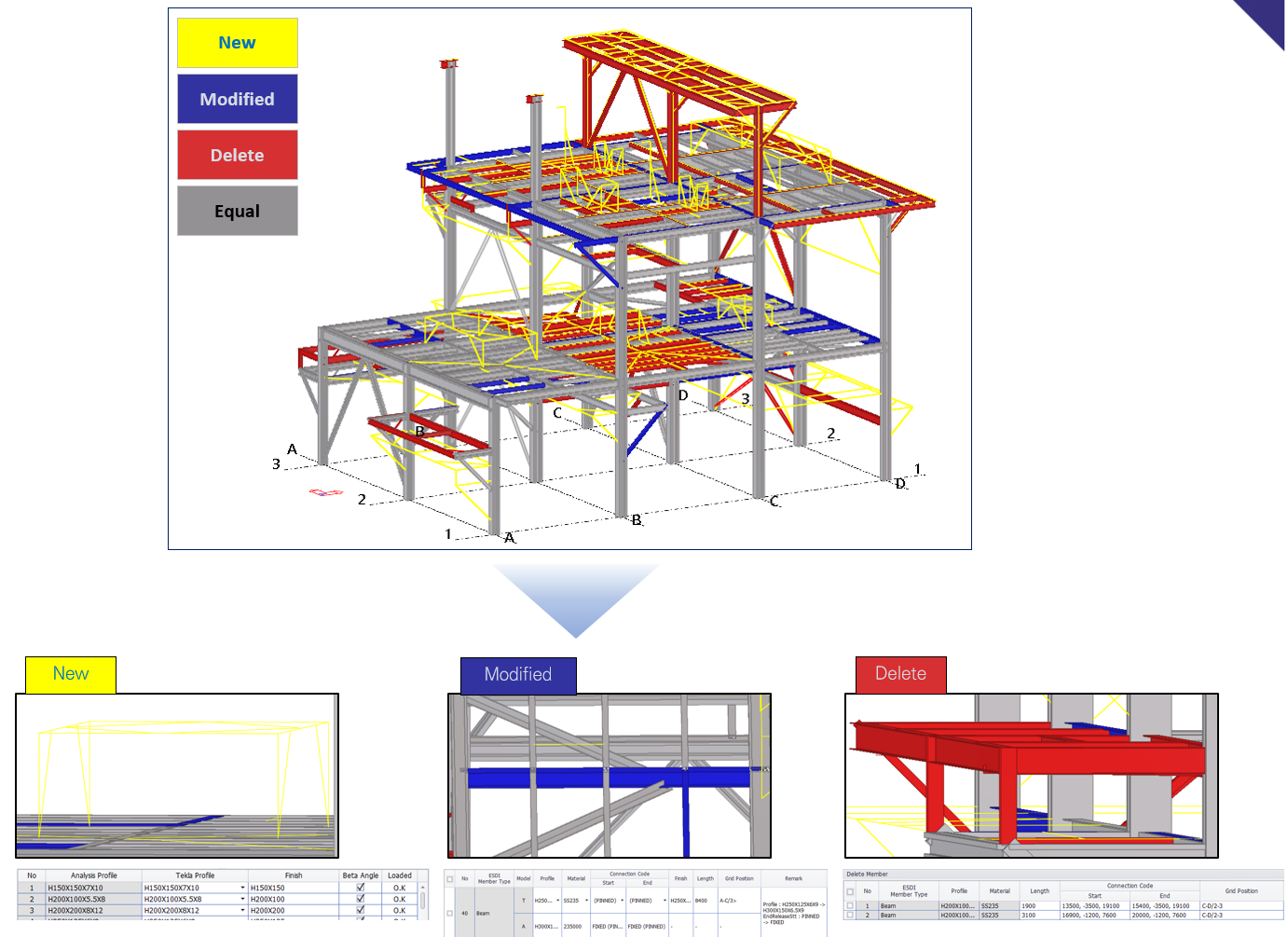

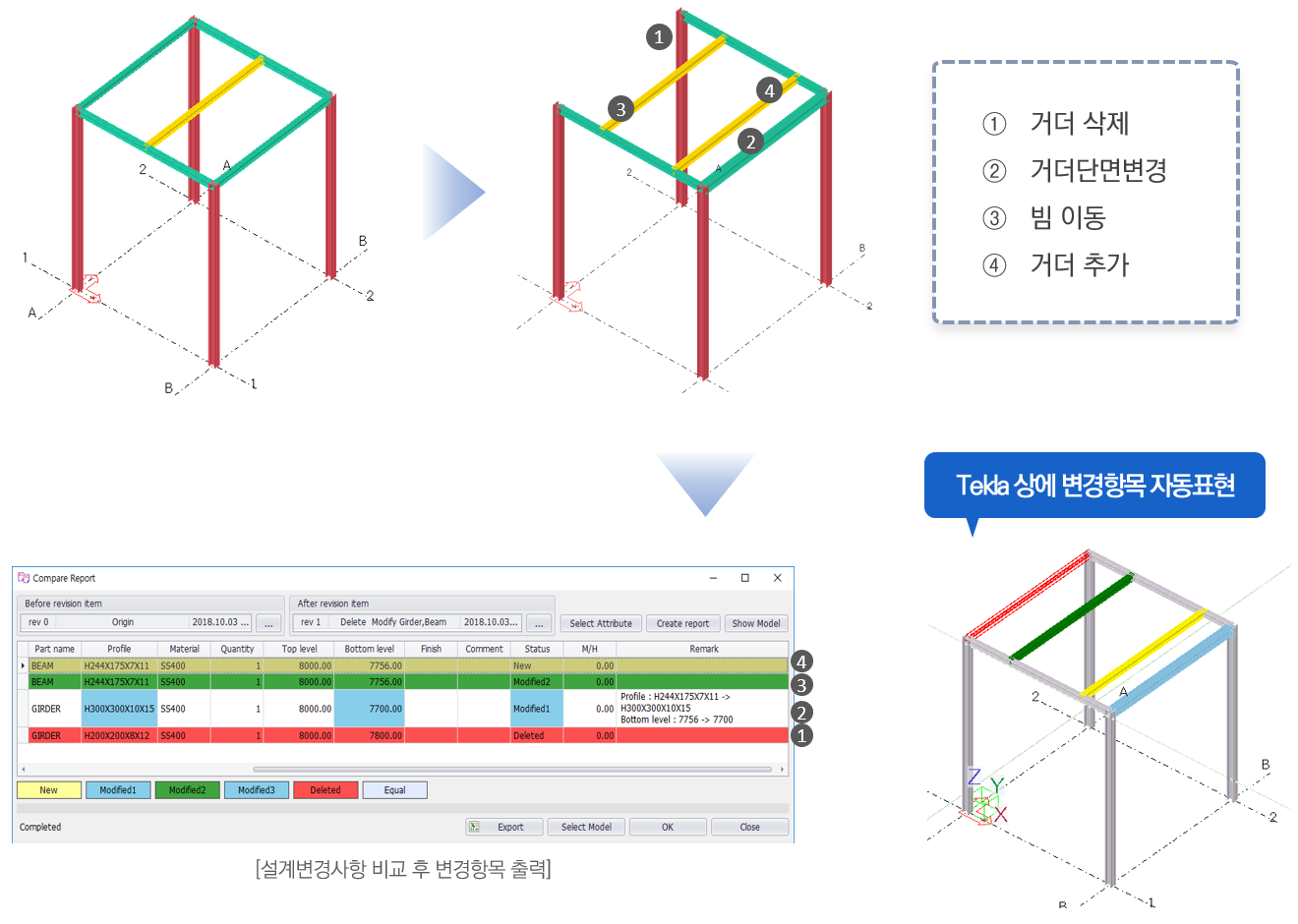

설계변경 비교 - 추가(빨강) / 수정(파랑) / 삭제 부재 자동 분류

• 기존 Tekla모델과 변경된 해석파일 비교
• 기존 Tekla모델과 설계변경 후 Tekla모델 비교
• 변경항목 자동 분류 (추가 / 수정 / 삭제)
• 3D View에서 변경 내용 시각적 확인
• 설계변경정보(Profile, Material, Length, Weight, Prefix, Finish 등) 자동 정렬 및 출력
• 설계변경 레포트 출력 및 공유
• 자재발주 및 생산관리 연계
